La
nostra competenza ci permette di soddisfare in tempi
rapidissimi qualsiasi richiesta del Cliente. Anche
in fase di offerta, per i Clienti intenzionati all'installazione di un impianto fotovoltaico, siamo in grado di presentare un progetto
preventivo gratuito, assolutamente identico
nell'aspetto professionale al progetto definitivo.
Di seguito un esempio della nostra documentazione tecnica ( anche con intestazione del cliente ).
Caratteristiche: Potenza nominale, tensione a vuoto, Corrente
di cortocircuito ecc.
|
| |
| |
 |
Copertina:
Comprende l'intestazione dettagliata dell'azienda
esecutrice, caratteristiche elettriche del sistema,
norme di riferimento e condizioni di servizio. |
| |
|
|
|
Pprincipale:
Schema elettrico multifilare dell'intero sistema completo
di particoli come modello del modulo, numero di moduli
per stringa, tipo di inverter, caratteristiche degli
interruttori magnetotermici, indicazione dell'identificativo
dei cavi completo di sezione e tipo. Identificazione
e locazione dei quadri di campo e di tutte le apparecchiature,
di protezione e di interfaccia, fino alla rappresentazione
indicativa della linea elettrica dell'utente. |
| |
|
|
Quadri
di campo: Una o più pagine del progetto sono dedicate
allo schema elettrico dettagliato dei quadri di campo,
completo di tabelle con indicate caratteristiche del
modulo, caratteristiche nominali delle stringhe e
delle apparecchiature ad esse collegate.
Identificazione delle caratteristiche del filo unipolare
utilizzato con tipo e sezione.
Identificazione del nome e delle caratteristiche del
cavo di collegamento utilizzato con tipo e sezione.
Tutti i collegamenti sono identificati da un numero
univoco preceduto dalla polarità ("+" e "-"), la stessa
procedura viene adottata per le sigle componenti ,
i numeri dei fili unipolari e le sigle delle apparecchiature
vengono riportato fisicamente sul quadro di campo. |
| |
|
|
Quadri uscita inverter: Una
o più pagine di schema elettrico dedicate al
cablaggio degli interruttori magnetotermici con indicazione
dei dati nominali tra cui taglia, tipo curva di intervento
e tensione nominale.
Identificazione delle caratteristiche del filo unipolare
utilizzato con tipo e sezione.
Identificazione del nome e delle caratteristiche dei
cavi, di ingresso e uscita, utilizzati con tipo e
sezione.
Tutti i collegamenti sono identificati da un numero
univoco preceduto, nei sistemi monofasi da "L" per
indicare la fase e "N" per il neutro, nei sistemi
trifase dall'indicatore di fase "R","S" e "T". |
| |
|
|
Quadro interfaccia
rete: Schema elettrico del cablaggio degli interruttori
per l'interfacciamento tra l'impianto di produzione
e la rete elettrica, simile nei dati riportati, allo
schema dei quadri uscita inverter.
Se la potenza nominale del sistema lo richiede in
questa pagina viene rappresentato lo schema elettrico
di collegamento del dispositivo di sicurezza secondo
ENEL. |
| |
|
|
Unifilare: Identico
allo schema elettrico della pagina principale ma in
rappresentazione unifilare. |
| |
|
|
Legenda simboli:
Elenco dei simboli utilizzati all'interno dello schema
elettrico con descrizione e funzione del componente. |
| |
|
|
Distinta materiali:
Elenco dei componenti utilizzati per la realizzazione
dell'impianto fotovoltaico completo di indicazione
della sigla di identificazione, codice di catalogo,
descrizione, costruttore, quadro elettrico di appartenenza
e riferimento alla pagina dello schema elettrico |
| |
 |
|

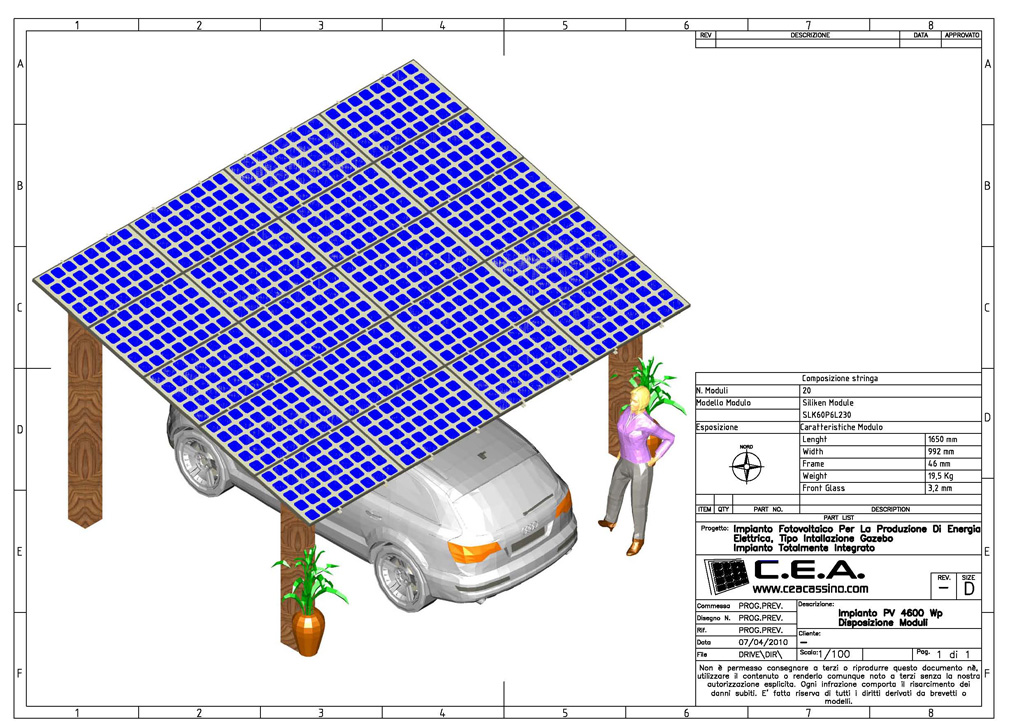

Layout impianto fotovoltaico 4,60 kWp
Disposizione dei moduli tipo per
un impianto fotovoltaico
installato su pergola
compleco di caratteristiche moduli e
orientamento impianto |
 |
|

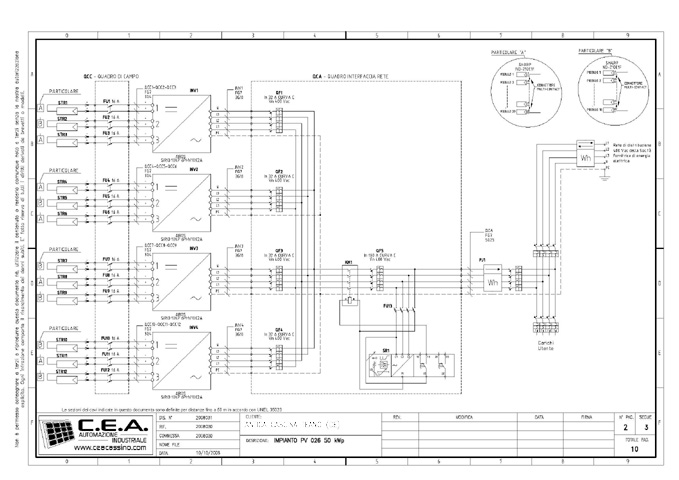

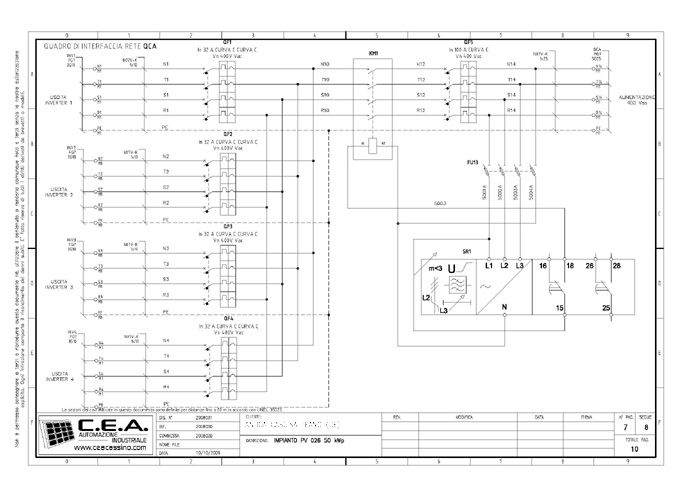

Schema elettrico impianto fotovoltaico
vista generale impianto
impianto 400 V trifase
composto da quattro inverter e dispositivo di interfaccia |
 |
|

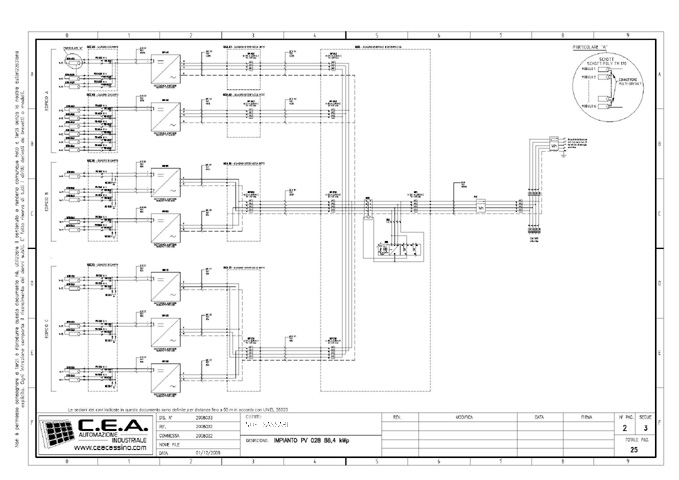

Schema elettrico impianto fotovoltaico
vista generale impianto
composto da sette inverter, visibili quadri di campo
quadri uscita e protezione inverter e quadro di interfaccia rete completo di
dispositivo di interfaccia |
 |
|

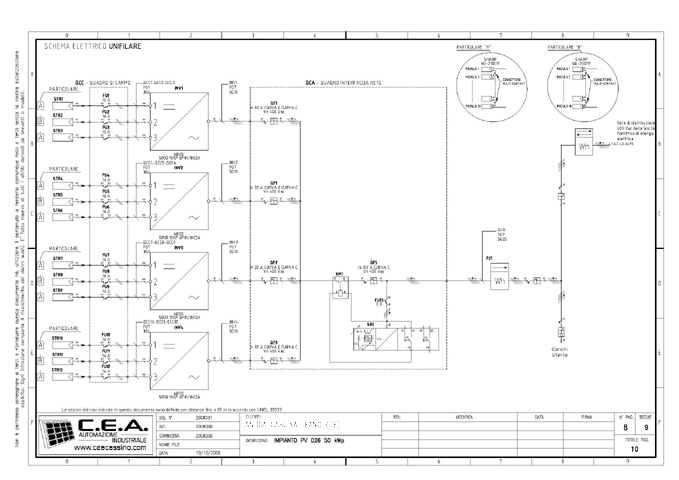

Schema elettrico impianto fotovoltaico
vista generale unifilare impianto
composto da quattor inverter, visibili quadri di campo
quadri uscita e protezione inverter e interfaccia rete completo di
dispositivo di interfaccia |
 |
|

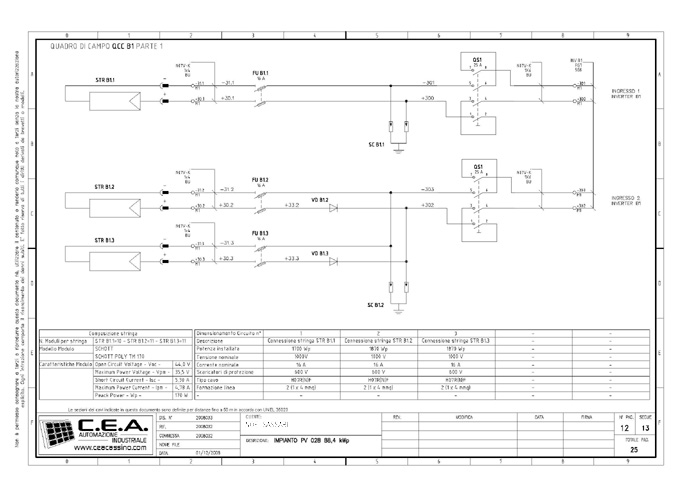

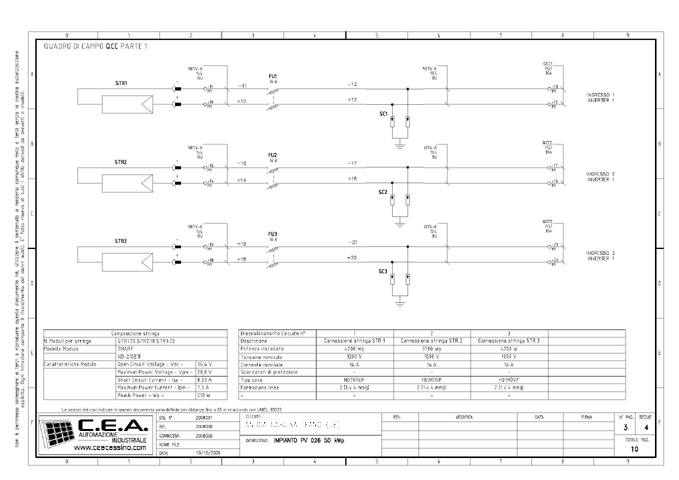

Schema elettrico quadro di campo
composto da portafusibili sezionabili, scaricatori e sezionatori 1000 Vdc
completo di dati modulo, caratteristiche
elettriche
di ogni stringa e indicazione tipo e sezione dei cavi elettrici |
 |
|

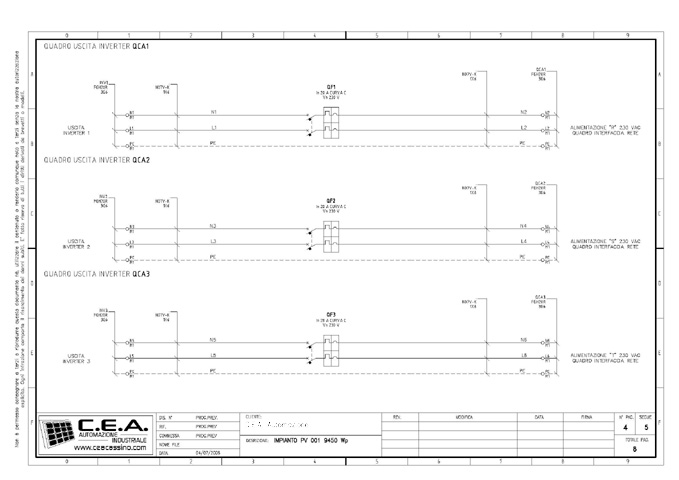

Schema elettrico tipo per quadro di uscita
inverter e di interfaccia rete composto da interruttori automatici contattore di sgancio
e dispositivo di interfaccia
completo di indicazione tipo e sezione dei cavi elettrici |
|
|

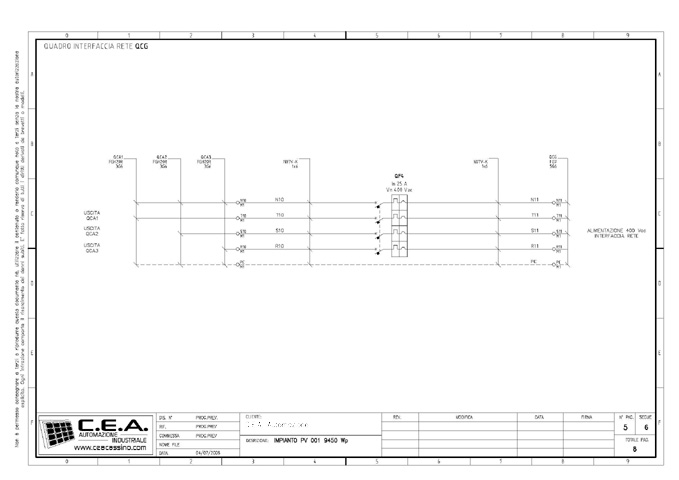

Schema elettrico tipo per quadro di uscita
inverter e di interfaccia rete composto da interruttori automatici contattore di sgancio
e dispositivo di interfaccia
completo di indicazione tipo e sezione dei cavi elettrici |
 |
|

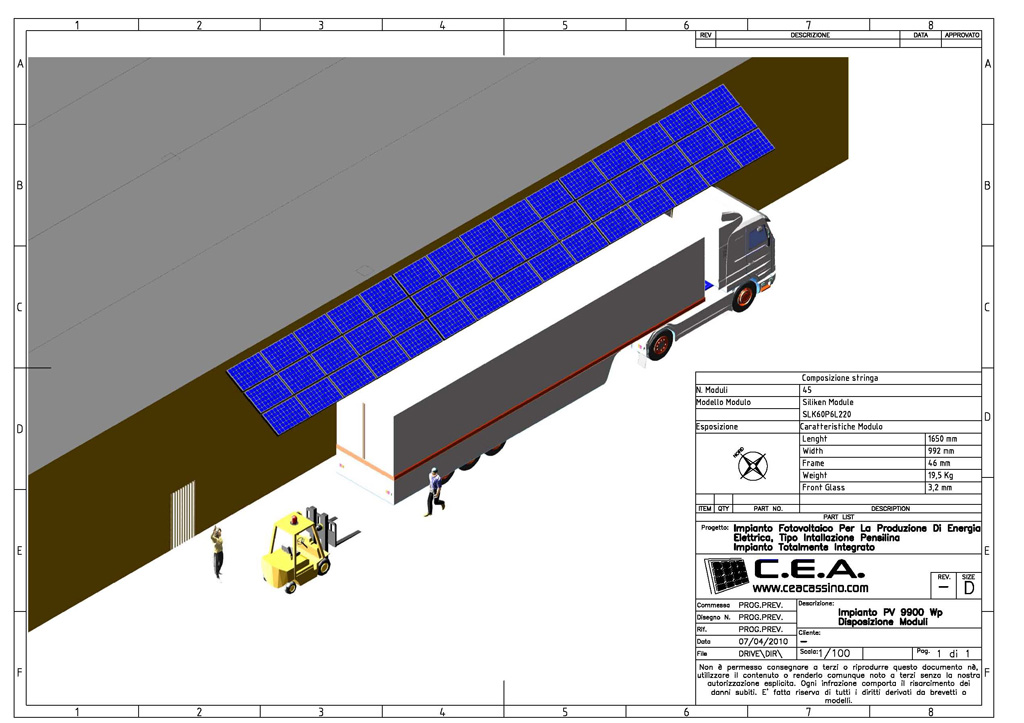

Layout impianto fotovoltaico 9,90 kWp
Disposizione dei moduli tipo per
un impianto fotovoltaico
installato su capannone industriale
destinato alla copertura in zona scarico merci
compleco di caratteristiche moduli e
orientamento impianto |
 |
|

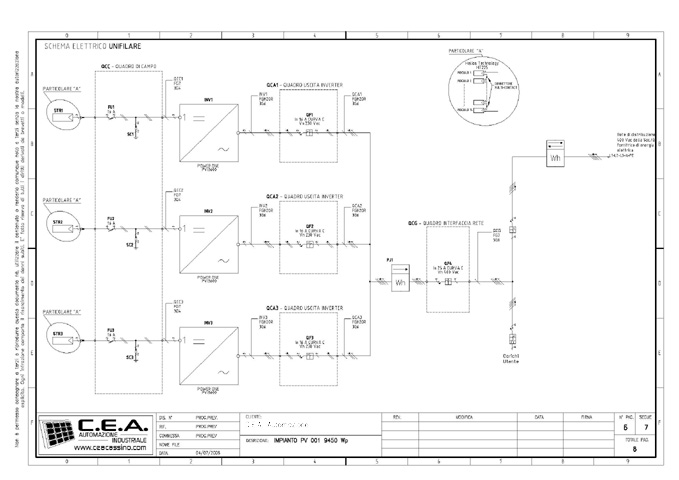

Schema elettrico unifilare tipo
per impianto fotovoltaico
400 V trifase
vista generale unifilare impianto
composto da tre inverter, visibili quadri di campo
quadri uscita e protezione inverter e interfaccia rete |
 |
|

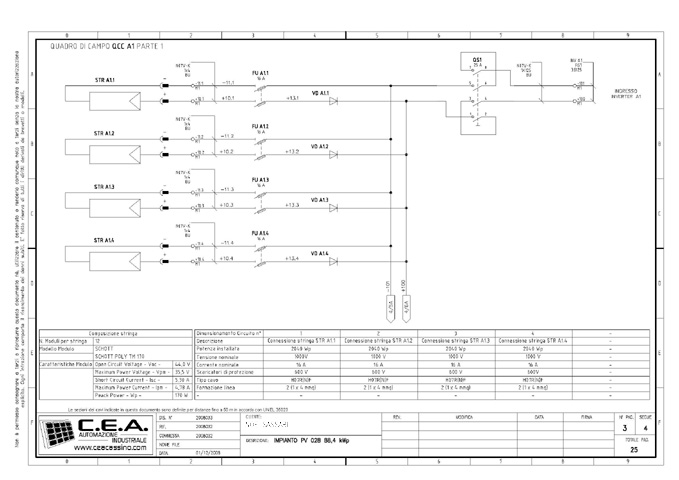

Schema elettrico quadro di campo
composto da portafusibili sezionabili, scaricatori per tre stringhe indipendenti
completo di dati modulo, caratteristiche
elettriche
di ogni stringa e indicazione tipo e sezione dei cavi elettrici |
 |
|
Schema elettrico tipo per quadro di uscita
inverter composto da interruttori automatici
completo di indicazione tipo e sezione dei cavi elettrici |
 |
|
Schema elettrico tipo per quadro di interfaccia rete composto da interruttori automatici
completo di indicazione tipo e sezione dei cavi elettrici |
 |
|
Schema elettrico quadro di campo con multistringhe in parallelo
composto da portafusibili sezionabili, scaricatori e sezionatore 1000 Vdc
completo di dati modulo, caratteristiche
elettriche
di ogni stringa e indicazione tipo e sezione dei cavi elettrici |
 |
|

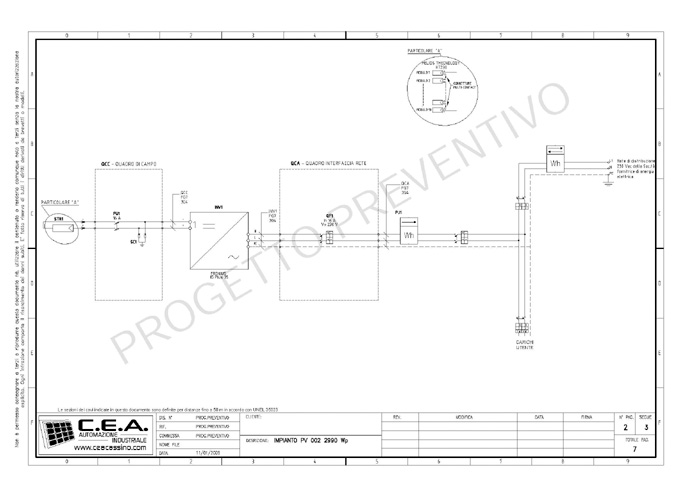

Schema elettrico preventivo tipo
per impianto fotovoltaico
230 V monofase
Realizzato e consegnato in fase preventiva ai clienti intensionati a realizzare un impianto fotovoltaico |
 |
|

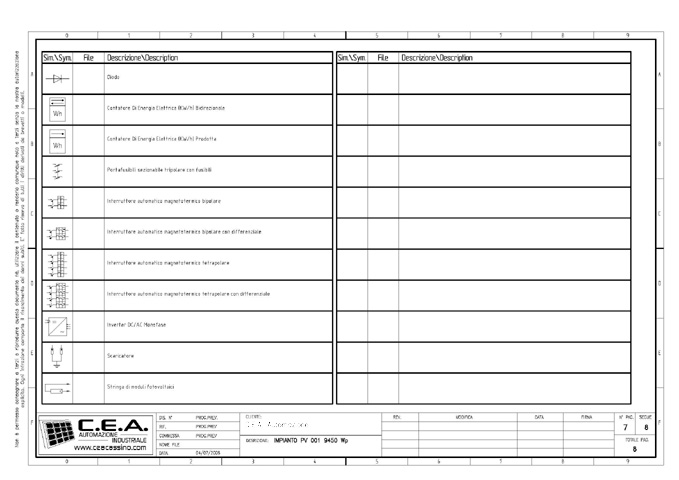

Schema elettrico impianto fotovoltaico pagina legenda simboli, tutti i nostri schemi sono corredati della legenda simboli per la corretta comprensione dello schema elettrico |
 |
|

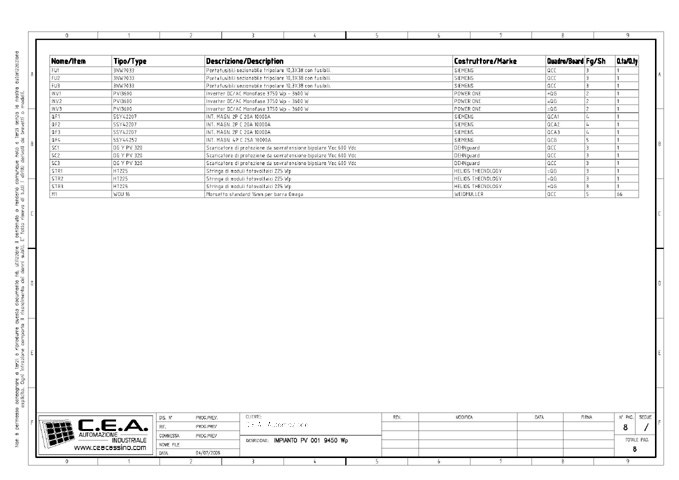

Schema elettrico impianto fotovoltaico pagina Distinta materiali, tutti i nostri schemi sono corredati della distinta materiali in relazione alle vigenti normative |
 |
|

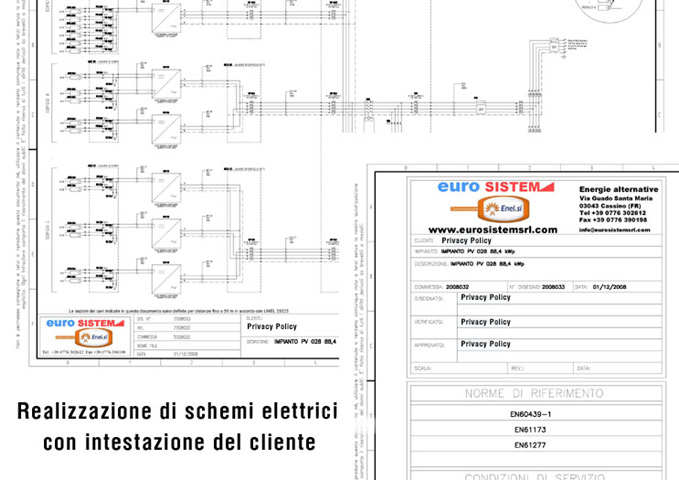

Schema elettrico impianto fotovoltaico
con intestazionbe del cliente |
| |
| |
|
|
|
©
