C.E.A. Quadri di campo e di interfaccia rete per impianti fotovoltaici

C.E.A. divisione fotovoltaico, progetta e realizza quadri di campo, quadri di parallelo, quadri di protezione inverter e di interfaccia rete.

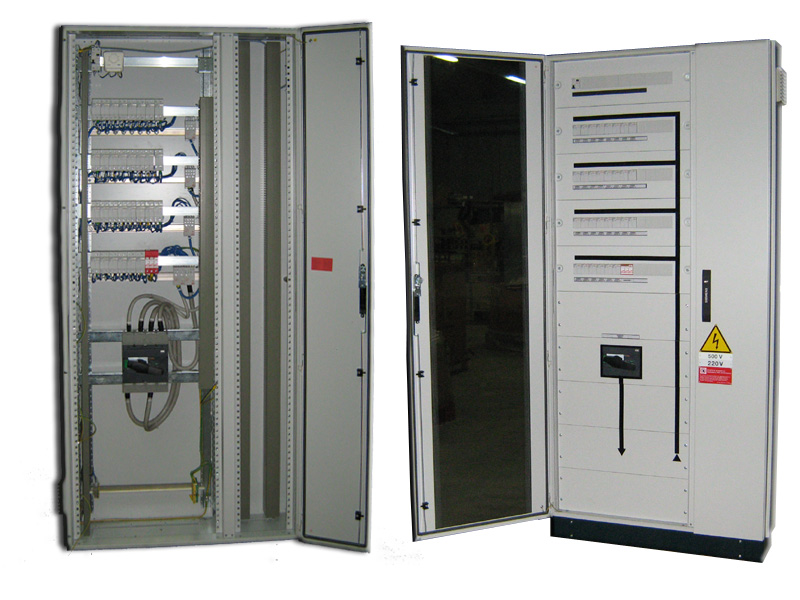

I quadri elettrici che realizziamo, sono tutti idonei ad un’installazione esterna con grado di protezione IP65, in pvc o in fibra di vetro con porta cieca o trasparente.
Il cablaggio viene realizzato con cavo unipolare, opportunamente dimensionato in base all'impianto, di tipo N07G9-K, completo di identificativo numerico e polarità ("+" e "-") per i quadri in corrente continua, ogni componente viene siglato in riferimento allo schema elettrico cosi' come per le morsettiere, la siglatura dei fili, delle apparecchiature e delle morsettiere viene realizzata con plotter.
Il pannello esterno è provvisto di un etichetta identificatrice della funzione del componente (Es. "Sezionatore Stringa 1").
La scrupolosa scelta delle apparecchiature costituenti i quadri elettrici viene effettuata in osservanza della normativa CEI 17-13/1-EN60439-1, CEI 82-4/EN61173, CEI82-17/EN61277.

Quadri di Campo per sistemi fotovoltaici

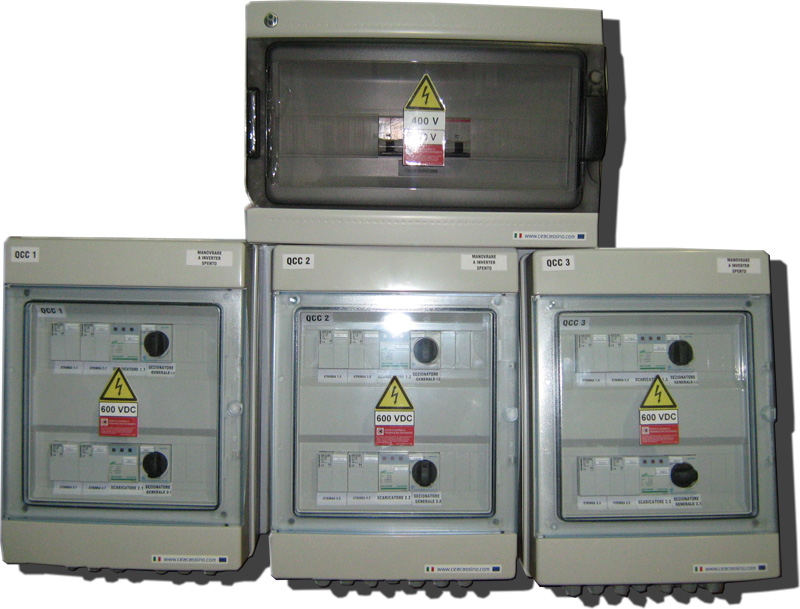

I quadri di campo vengono realizzati per il sezionamento e la protezione della sezione in corrente continua all'ingresso dell'inverter, sono costituiti da sezionatori con fusibili estraibili modulari,da
scaricatori di tensione modulari, dimensionati in base all'impianto con Voc pari a 500V, 600V o Voc 1000V completi di indicazione di guasto a terra.
I quadri di campo adatti all'installazione di più stringhe in parallelo prevedono inoltre diodi di blocco, opportunamente dimensionati, con dissipatori e montaggio su isolatori.
Tutte le apparecchiature, per la sezione in corrente continua, hanno caratteristiche di isolamento per tensioni fino a 1000 Vcc.
I quadri sono forniti già forati e provvisti di pressacavi per l'ingresso dei cavi di stringa e cavi diretti ai convertitori CC/CA.
Per il collegamento interno è prevista una morsettiera componibile in termoplastica.

Quadri di parallelo per sistemi fotovoltaici

I quadri di parallelo si rendono necessari quando più stringhe devono essere canalizzate nello stesso ingresso del convertitore CC/CA, Nella gran parte dei casi sono costituiti da sezionatori di manovra, a richiesta è possibile installare degli interruttori magnetotermici opportunamente dimensionati.
I quadri sono forniti già forati e provvisti di pressacavi per l'ingresso dei cavi provenienti dai quadri di campo e per i cavi diretti ai convertitori CC/CA.
Per il collegamento interno è prevista una morsettiera componibile in termoplastica.

Quadri di protezione uscita inverter

Quadro elettrico in corrente alternata destinato alla protezione dell'uscita dei convertitori CC/CA.
Costituito da uno o più interruttori magnetotermici (a richiesta differenziale), secondo il numero degli inverter, bipolari in sistemi monofase o quadripolari in sistemi trifase con curva di intervento e caratteristiche dimensionate in base all'impianto, potere di interruzione 10 kA.
I quadri sono forniti già forati e provvisti di pressacavi per l'ingresso dei cavi provenienti dall'uscita dei convertitori CC/CA e per i cavi diretti al quadro di interfaccia o alla rete elettrica.
E' possibile dotare il quadro uscita inverter di scaricatore di protezione da sovratensione.

Quadri interfaccia rete

L'ultima parte di un sistema fotovoltaico è il quadro di interfaccia rete necessario per convogliare le uscite dei quadri di protezione inverter su un unica linea, per poi essere interfacciato alla rete elettrica.

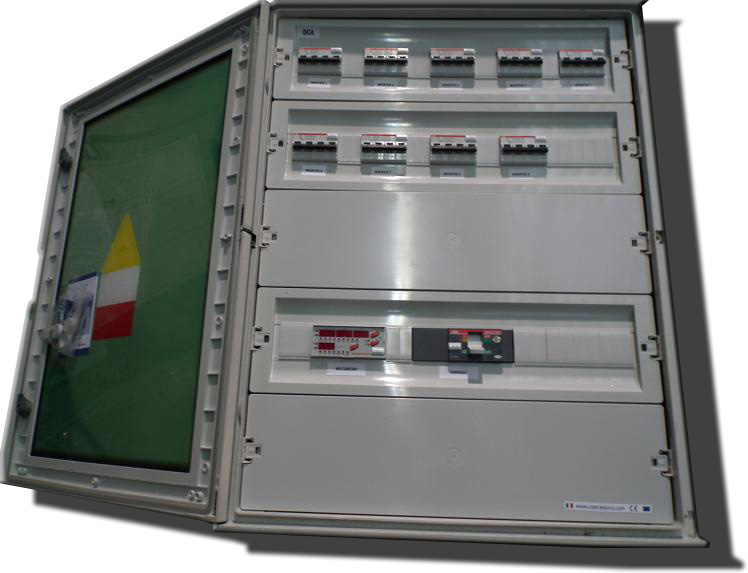

Costituito da uno interruttore magnetotermico, bipolari in sistemi monofase o quadripolari in sistemi trifase con curva di intervento e caratteristiche dimensionate in base all'impianto, in relazione alla potenza del sistema fotovoltaico, il quadro di interfaccia rete viene dotato di dispositivo di protezione elettrica secondo ENEL DK5950 - ENEL DK5940 - DIV604 completo di contattore di interruzione della linea di produzione con la rete elettrica di fornitura.
In sistemi ad un solo inverter il quadro uscita inverter e il quadro interfaccia rete possono diventare un unico apparecchio.
I quadri sono forniti già forati e provvisti di pressacavi per l'ingresso dei cavi provenienti dall'uscita dei quadri uscita inverter e per i cavi diretti alla rete elettrica.

Quadri di campo standard lato corrente continua (DC)

articolo		descrizione

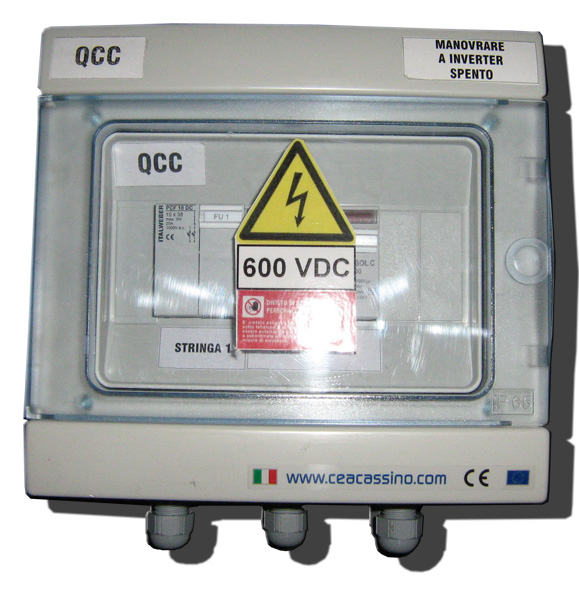

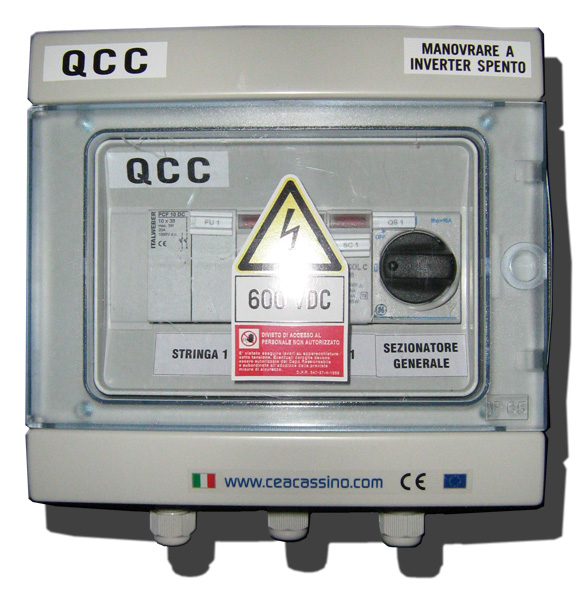

		Quadro di campo per il collegamento, la protezione ed il sezionamento di una striga completo di portafusibile sezionabile con fusibili e scaricatore DC. Realizzato in quadro PVC IP65 con pressacavi installati. Disponibile anche in quadro Vetroresina (adatto all’esposizione diretta dei raggi solari) IP65
		Quadro di campo per il collegamento, la protezione ed il sezionamento di una striga completo di portafusibile sezionabile con fusibili, scaricatore DC e sezionatore generale. Realizzato in quadro PVC IP65 con pressacavi installati. Disponibile anche in quadro Vetroresina (adatto all’esposizione diretta dei raggi solari) IP65

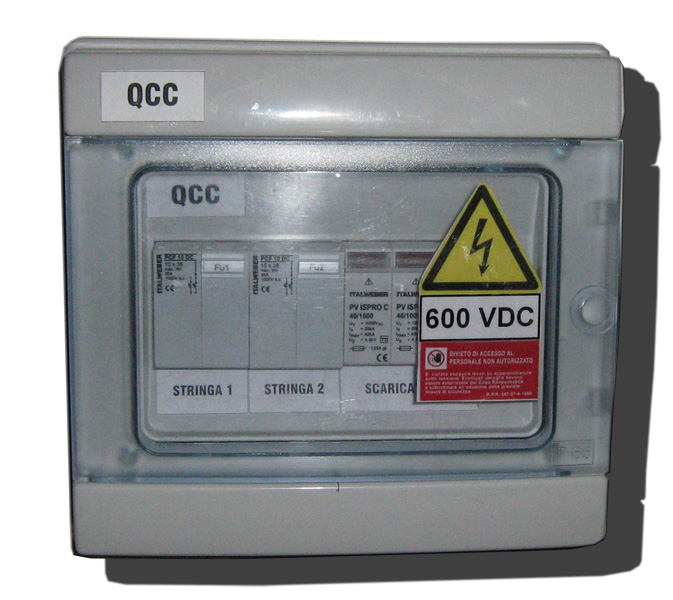

		Quadro di campo per il collegamento in parallelo, la protezione ed il sezionamento di due strighe completo di portafusibili sezionabili con fusibili, diodi di blocco e scaricatore DC. Realizzato in quadro PVC IP65 con pressacavi installati. Disponibile anche in quadro Vetroresina (adatto all’esposizione diretta dei raggi solari) IP65
		Quadro di campo per il collegamento in parallelo, la protezione ed il sezionamento di due strighe completo di portafusibili sezionabili con fusibili, diodi di blocco, scaricatore DC e sezionatore generale. Realizzato in quadro PVC IP65 con pressacavi installati. Disponibile anche in quadro Vetroresina (adatto all’esposizione diretta dei raggi solari) IP65

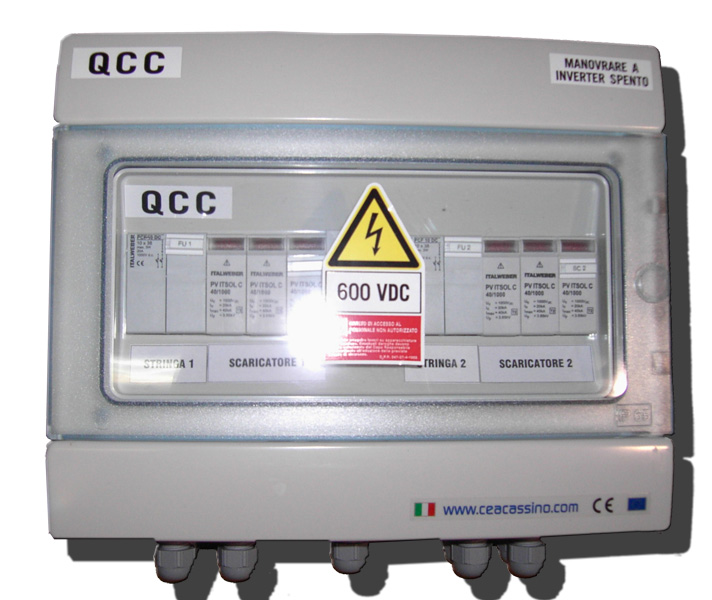

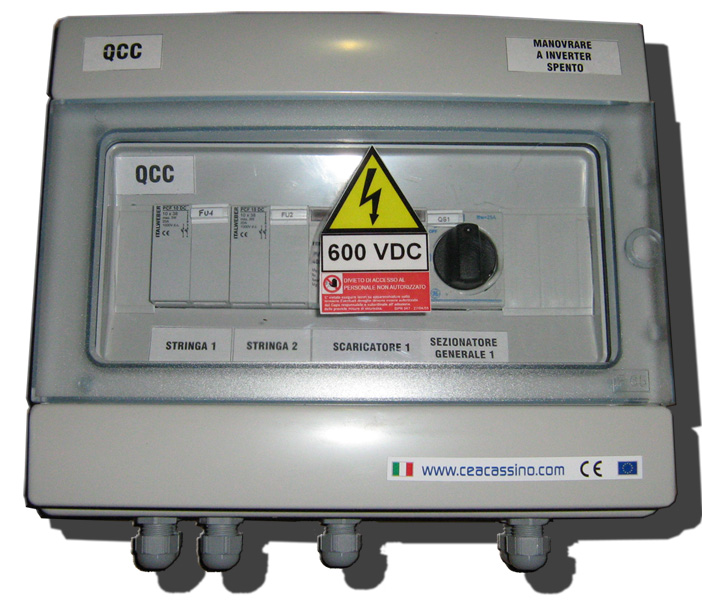

		Quadro di campo per il collegamento, la protezione ed il sezionamento di due strighe indipendenti completo di portafusibili sezionabili con fusibili e scaricatori DC. Realizzato in quadro PVC IP65 con pressacavi installati. Disponibile anche in quadro Vetroresina (adatto all’esposizione diretta dei raggi solari) IP65

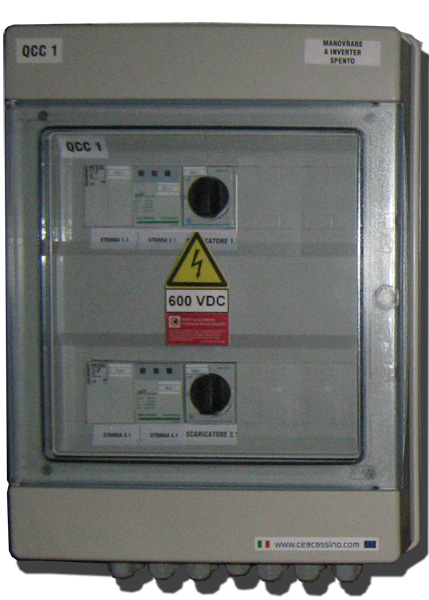

		Quadro di campo per il collegamento la protezione ed il sezionamento di due strighe indipendenti completo di portafusibili sezionabili con fusibili, scaricatori DC e sezionatore generale. Realizzato in quadro PVC IP65 con pressacavi installati. Disponibile anche in quadro Vetroresina (adatto all’esposizione diretta dei raggi solari) IP65


quadri standard protezione inverter e interfaccia rete


Articolo		descrizione

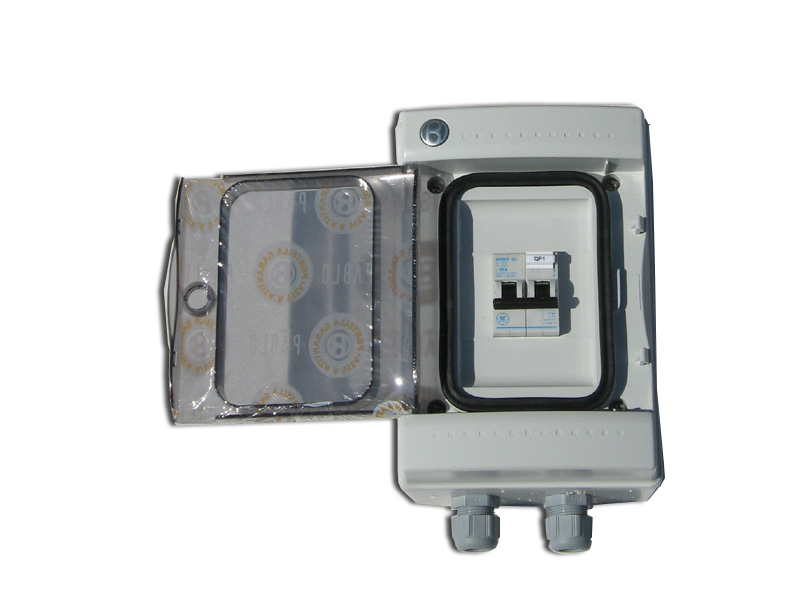

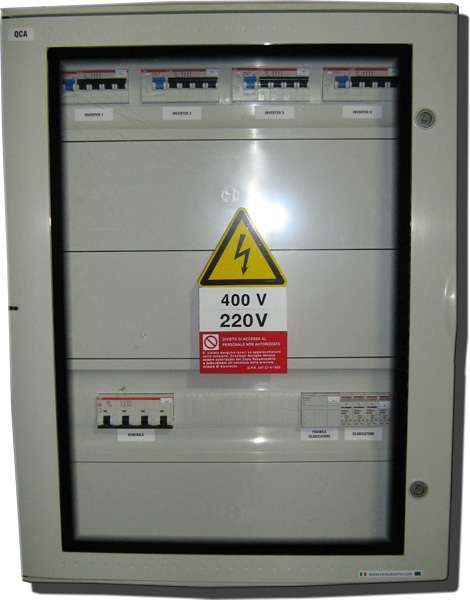

		Quadro per la protezione ed il sezionamento di un inverter 220 Vac monofase. Completo di interruttore magnetotermico installato in quadro PVC IP65 con pressacavi montati. Disponibile anche versione con interruttore magnetotermico differenziale.

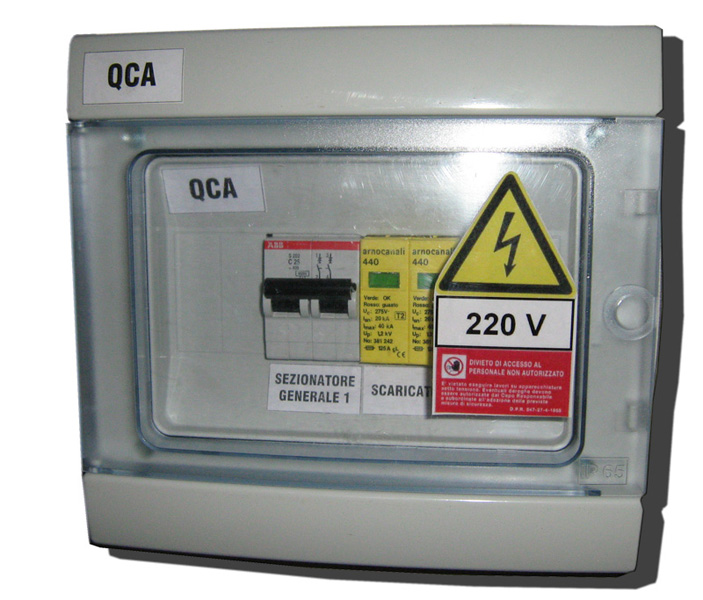

		Quadro per la protezione ed il sezionamento di un inverter 220 Vac monofase. Completo di interruttore magnetotermico e scaricatore AC installati in quadro PVC IP65. Disponibile anche versione con interruttore magnetotermico differenziale.

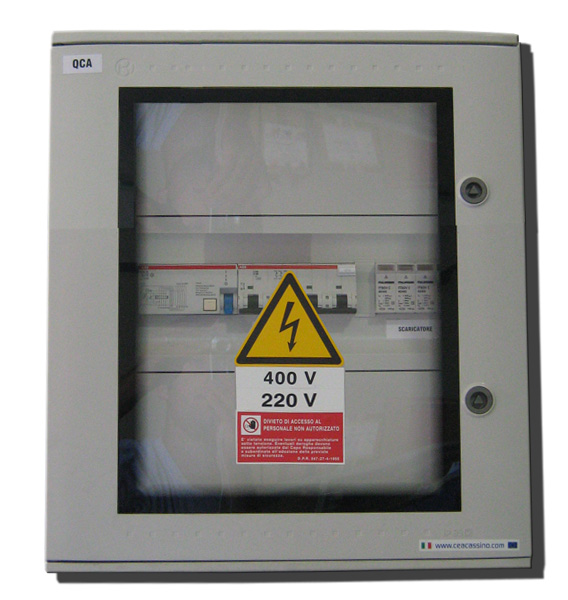

		Quadro per la protezione ed il sezionamento di un inverter 400 Vac trifase. Completo di interruttore magnetotermico e scaricatore AC installati in quadro PVC IP65. Disponibile anche versione con interruttore magnetotermico differenziale.

		Listino quadri per impianti fotovoltaici 2012

	Fornitura di KIT quadri CC/CA per ogni esigenza ed impianto. Realizzazione di quadri su specifiche del cliente. I quadri vengono forniti con allegati schemi elettrici e certifigazione. Per tipologie di quadri specifici forniamo preventivi gratuiti e personalizzati. Realizziamo quadri per impianti di grandi dimensioni completi di dispositivo di interfaccia (dove richiesto) e contattore di sgancio del generatore, con multimetri digitali e TA e/o TV installati.
